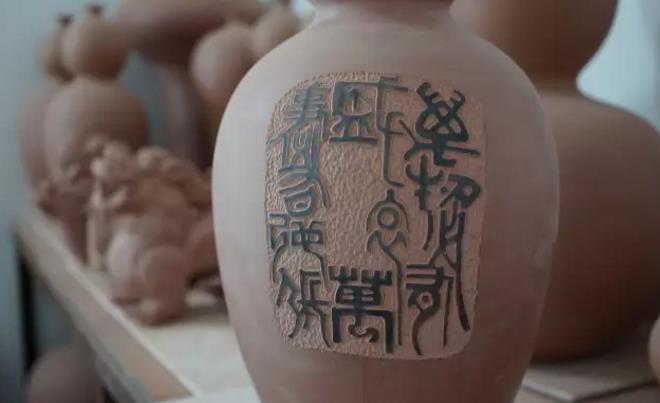

（一）产品种类。　　工艺美术陶、日用陶。　　（二）原料组成。　　1.白泥，矿石类型为风化残积粘土，呈显微鳞片泥质结构，土状构造。　　2.紫红泥，矿石类型为风化的紫红色泥岩，呈显微鳞片泥质结构，块状构造。　　3.化学组成: 原料名称 化学组成范围 　 SiO2 Al2O3 K2O Na2O CaO MgO Fe2O3 TiO2 紫红泥 58～66 15～19 ≥1.5 ≤0.8 ≤1 ≤1.5 ≤8 ≤1 白 泥 62～67 16～17 ≥1.5 ≤0.5 ≤0.5 ≤1.0 ≤5 ≤1 　　（三）加工工艺。　　1.制泥工艺：白泥存放在避雨场所风干风化，紫红泥露天存放，风化淋浊。再按比例混合球磨、过筛、陈腐、搅拌、抽浆压滤，暗房陈腐15天，再真空练泥压制成泥条、陈腐。泥的细度过250目筛余小于1%的范围内.可塑性指标大于2.5。　　2.成型工艺：　　（1）工艺美术陶：采用手工成型、机械辅助成型和注浆成型。　　（2）日用陶：根据不同产品器型，分别选用手工成型、机械成型和注浆成型。　　3.雕刻装饰工艺：按照造型设计要求，充分发挥刻刀功能，尤强调以刀代笔，注意掌握力度，一挥而就。要点为“线行表外，以线托形”。　　4.烧成工艺：根据不同成形方式及器物实行不同的烧成方法，烧成温度为1100℃至1180℃，在烧成过程中主要掌握升温曲线，烧成温度及烧成气氛的控制，在整个烧成时间安排上，着重把握缓烧，平烧、快烧三种烧成技法的结合。　　5.打磨、抛光工艺：首先对烧成产品表面粗糙的表层进行粗磨，然后细磨深加工，再进行精磨，打磨后的产品经烘热后搽上薄的食品用石蜡层，用布轮抛去产品表面多余的腊层，使产品表面的纹理和色彩更加光润柔和。　　（四）质量特色。　　1.外观品质特色：　　（1）日用陶产品：质地细腻结实、敲击声音铿锵, 色泽柔和。　　（2）工艺美术陶：质地细腻结实、敲击声音铿锵、色泽光润柔和，装饰精雕细刻，质感古色古香。　　2.理化指标：　　（1）热稳定性：200℃至20℃热交换三次不裂。　　（2）吸水率：1.5%至5%。　　（3）铅、镉溶出量：铅≤0.5mg/L，镉≤0.05mg/L。　　3.安全要求：产品安全指标必须达到国家对同类产品的相关规定。　　（来源：国家质量监督检验检疫总局2008年第145号公告 2008年12月31日）
